สวัสดีครับเพื่อน ๆ ทุกคนสำหรับบทความนี้ก็คงหนีไม่พ้นเรื่องของ วิธีการบอกขนาด Dimension เหมือนเดิมครับเพราะต้องการให้เพื่อน ๆ สามารถใช้งานคำสั่งต่าง ๆ ในการบอกขนาดทุกคำสั่งเป็นครับ สำหรับวันนี้ก็ขอสอนเกี่ยวกับคำสั่ง Angular ซึ่งก็มีไว้สำหรับบอกขนาดมุมระหว่างวัตถุ หรือเส้น 2 เส้นที่ทำมุมซึ่งกันและกัน โม้เยอะหล่ะ!!!ดูขั้นตอนกันเลยครับ ^_^

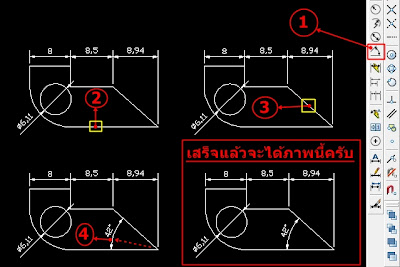

อธิบายภาพด้านบน
1. คลิกเมนู Dimension >> Angular หรือคลิกคำสั่ง
Angular Dimension ครับ
Angular Dimension ครับ2. ทำการคลิกเลือกเส้นประกอบมุมที่ 1 สำหรับวัตถุที่เป็นเส้นตรง (วัตถุที่เป็นเส้นโค้ง (Arc) ให้เราคลิกเลือกเส้นโค้งนั้น แล้วข้ามไปทำข้อที่ 4 ต่อเลยครับ)
3. คลิกเลือกเส้นประกอบมุมที่ 2 ได้เลยครับ
4. สุดท้ายก็ให้เลื่อนเมาส์เพื่อหาตำแหน่งสำหรับวางเส้นบอกขนาด เมื่อได้ตำแหน่งที่พอใจแล้วคลิกวางเลยครับ
จบแล้วครับสำหรับบทความนี้ ก็ไม่ได้ยากอะไรเลยใช่มั้ยครับแต่ถ้าหากสงสัยอะไรยังไงก็ถามได้นะครับ ไว้พบกันบทความหน้าครับ สวัสดีครับ^_^
